Пневматический молот. Общий вид. Режимы работы.

На рисунке 1 показан общий вид изучаемого пневматического приводного молота модели МА4127 с мпч 50 кг. Устройство изучаемого молота аналогично конструкции, приведенной здесь, с той лишь разницей, что в его конструкции нет редуктора (привод шатуна осуществляется через клиноременную передачу, маховик и кривошипный вал) и шабот установлен непосредственно в станине. Установка шабота в станине молота возможна вследствие малой мпч, а, следовательно, и энергии удара.

Пневматический молот. Молот ковочный пневматический.

Рисунок 1 — Молот ковочный пневматический модели МА4127 с мпч 50 кг


1 – компрессорный цилиндр; 2 – рабочий цилиндр; 3 – рукоятка среднего крана;
4 – рукоятка верхнего и нижнего кранов; 5 – приводной электродвигатель; 6 – кожух клиноременной передачи; 7 – станина молота; 8 – ось кривошипного вала; 9 – рабочие бойки; 10 – педаль управления

Пневматические молоты могут осуществлять следующие режимы работы: холостой ход, удержание бабы на весу, автоматические последовательные удары и прижим поковки. В некоторых конструкциях молотов имеется режим одиночных ударов. Для осуществления вышеуказанных режимов на пневматических молотах применяют механизм воздухораспределения, состоящий из трех горизонтальных кранов (рисунок 1, позиции 3,4): верхнего, среднего и нижнего. Верхний и нижний краны служат для управления работой молота, а средний – для перевода компрессора на холостой ход. Между верхним и нижним кранами в стакане молота имеется камера с обратным клапаном.

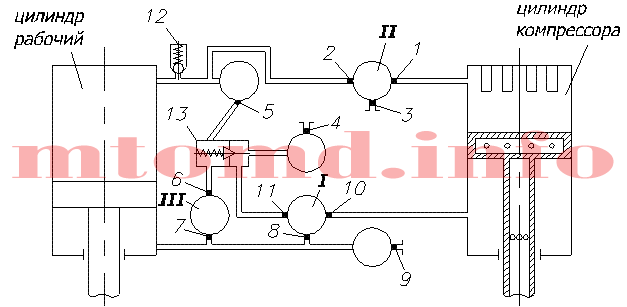

На рисунке 2 изображена развернутая схема механизма воздухораспределения пневматических молотов. Верхний кран имеет два сечения, а нижний – три.

Рисунок 2 — Схема механизма воздухораспределения пневматических молотов

Холостой ход

Чтобы не перегревать компрессор при длительных паузах, его переводят на холостой режим работы. Это осуществляется поворотом среднего крана в крайнее левое положение (кран открыт) (см. рисунок 1, позиция 3), при этом рукоятки верхнего и нижнего кранов находятся в среднем положении (педаль также находится в среднем положении).
В результате этого верхняя полость рабочего цилиндра и верхняя полость компрессорного цилиндра сообщаются через верхний кран с атмосферой через открытый канал 3 (см. рисунок 2). Нижняя полость компрессорного цилиндра также (через средний кран) сообщается с атмосферой через открытый канал 4 (при этом также открыты каналы 10 и 11).
Таким образом, компрессор работает, но давление в полостях рабочего и компрессорного цилиндров равно атмосферному, и баба под собственном весом покоится на нижнем бойке. Молот работает вхолостую.

Держание бабы на весу

Рукоятка среднего крана поворачивается в крайнее правое положение (кран закрыт), а рукоятка верхнего и среднего кранов и педаль остаются в среднем положении (см. рисунок 1, позиция 3).
При этом воздух из нижней полости компрессора направляется по каналу 10 сечения I нижнего крана, открытому каналу 11 и через обратный клапан 13 в камеру, находящуюся за обратным клапаном, а из камеры по открытым каналам 6 и 7 сечения III – в нижнюю полость рабочего цилиндра. При движении поршня компрессора вверх обратный клапан закрывается, отсекая поток воздуха, тем самым не допуская его выхода из нижней полости рабочего цилиндра. Верхние полости обоих цилиндров соединены с атмосферой посредством открытого канала 3 верхнего крана.
В нижней полости компрессорного цилиндра на ходе вверх образуется разрежение, которое ликвидируется в крайнем верхнем положении поршня компрессора, когда полость цилиндра через отверстия в штоковой части поршня соединяется с атмосферой.
Таким образом, в этом режиме поршень компрессора работает только на ходе вниз, нагнетая воздух в нижнюю полость рабочего цилиндра и тем самым, удерживая бабу на весу в крайнем верхнем положении.

Автоматические удары

Для выполнения автоматических ударов необходимо рукоятку среднего крана повернуть в крайнее правое положение (кран закрыт), а рукояткой или педалью верхний и нижний краны в процессе ковки поворачиваются против часовой стрелки от своего среднего положения (см. рисунок 1, позиция 4 или 10). При этом верхние полости рабочего и компрессорного цилиндров соединяются между собой. Для этого в сечения I – нижнего и II – верхнего кранов должны быть открыты каналы 1 и 2, 10 и 8. Молот будет совершать n ударов в минуту, равное числу оборотов кривошипа.
Верхняя полость компрессорного цилиндра в крайнем верхнем положении для пополнения воздухом соединяется с атмосферой через отверстия, выполненные на торцевой части поршня.
Энергия автоматических ударов возрастает с увеличением угла отклонения ручки от среднего положения. При отклонении ручки на 45° достигается максимальная энергия ударов.

Прижим поковки

Рукоятка среднего крана находится в крайнем правом положении, а рукоятка или педаль верхнего и нижнего кранов под действием пружины поворачивается на 45° по часовой стрелке от среднего положения, при этом фиксатор рукоятки должен быть опущен вниз (см. рисунок 1). В результате этого верхняя полость компрессорного и нижняя полость рабочего цилиндров сообщаются с атмосферой через открытые каналы 3 и 9. При ходе поршня компрессора вниз нижняя полость компрессорного и верхняя полость рабочего цилиндров сообщаются между собой через открытые каналы 10 и 11 и через обратный клапан 13 и открытый канал 5, при этом каналы 2, 8 и 6 закрыты. При ходе поршня компрессора вверх в нижней полости компрессорного цилиндра образуется разрежение, которое ликвидируется, когда поршень компрессора будет находиться в крайнем верхнем положении и нижняя полость компрессора через отверстия в штоковой части поршня сообщается с атмосферой.
На каждом ходе поршня компрессора вниз воздух нагнетается в верхнюю полость рабочего цилиндра, создавая усилие прижима поковки, которое может достигать 8,5 кН. Избыток воздуха стравливается обратным клапаном 12 в атмосферу.

Единичные удары

Для получения единичных ударов воздухораспределитель не имеет специального устройства. В этом случае рукоятка и педаль управления должны первоначально находиться в положении, соответствующем режиму «Холостой ход». Затем резким поворотом рукоятки или нажатием педали переводят верхний и нижний краны в положение, соответствующее режиму «Автоматические удары», и быстро отпускают их. В результате баба вначале поднимается, а затем под действием пружины верхний и нижний краны возвращаются в исходное положение «Холостой ход», а баба совершает единичный удар. Энергия удара возрастает с увеличением угла отклонения рукоятки.
