Технология PoE: как работает Power over Ethernet и где применяется

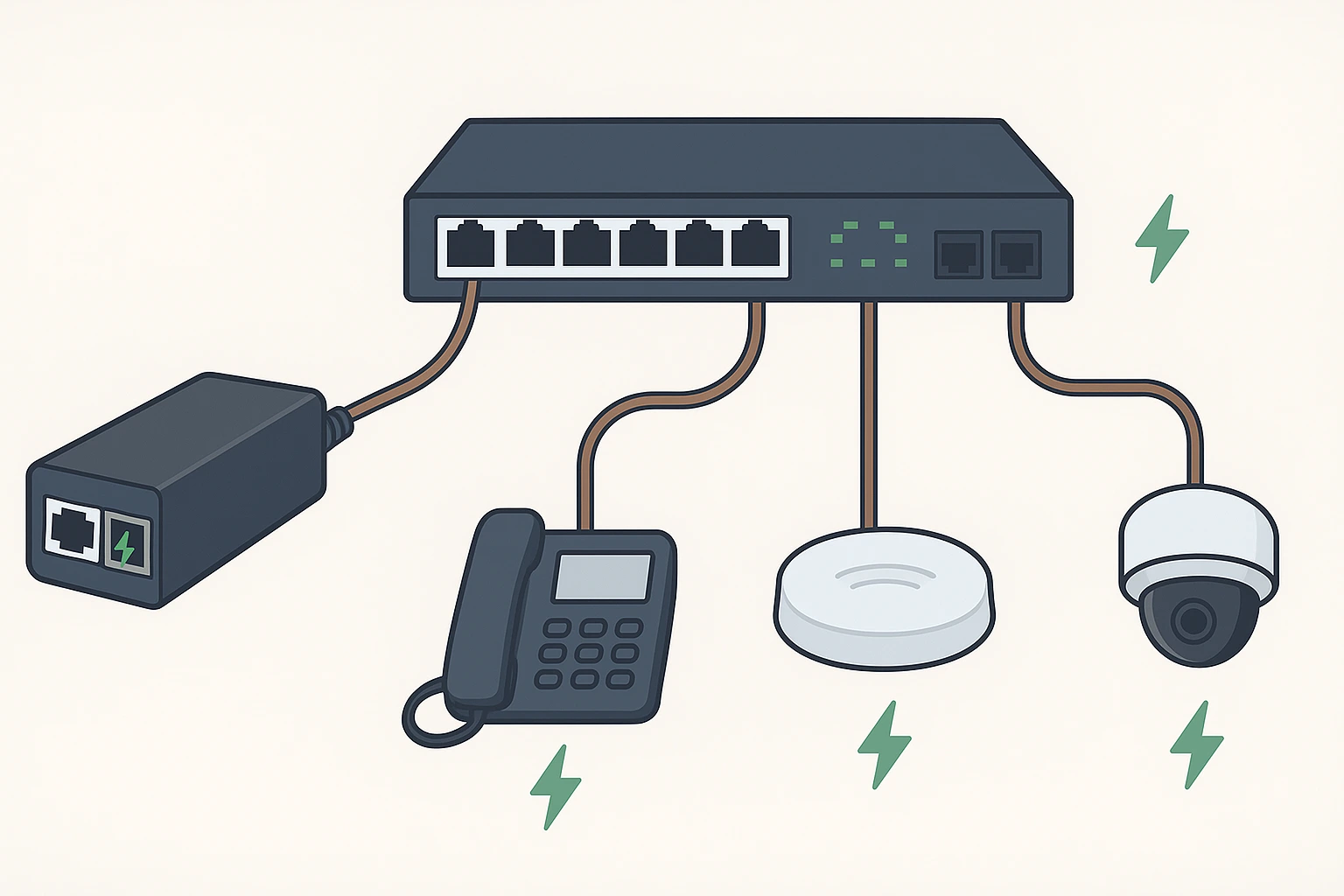

Передача электроэнергии и данных по одному кабелю — это не футуристическая концепция, а рабочий стандарт, который активно используется в современных IT-инфраструктурах. Технология PoE (Power over Ethernet): как работает, применение — рассмотрим далее — оно позволяет подключать такие устройства, как IP-камеры, точки доступа и VoIP-телефоны, без необходимости прокладывать отдельные электрические линии. Компания подчёркивает: это решение сокращает затраты на монтаж в 2–3 раза и упрощает масштабирование сетей в офисах, на производственных объектах и в системах «умного дома».

Принцип действия основан на использовании свободных пар в кабеле витая пара (Cat5e и выше). В стандартах 802.3af (PoE), 802.3at (PoE+) и 802.3bt (PoE++) питающее напряжение от 44 до 57 В постоянного тока подаётся на те же жилы, что и сигнал, либо на резервные. Компания объясняет: инжектор или PoE-коммутатор автоматически определяет, поддерживает ли подключённое устройство питание по Ethernet, и только после этого подаёт напряжение — это исключает повреждение оборудования, не рассчитанного на такую функцию.

Стандарты PoE: от 15 до 90 Вт мощности

Выбор правильного стандарта критически важен для стабильной работы конечных устройств. Компания приводит подробное сравнение трёх основных поколений технологии. Стандарт 802.3af (PoE) обеспечивает до 15,4 Вт на порт, чего достаточно для камер наблюдения, IP-телефонов и простых точек доступа. 802.3at (PoE+) поднимает планку до 30 Вт — питает видеодомофоны с подогревом, компактные PTZ-камеры и мощные Wi-Fi 6 точки. Новейший 802.3bt (PoE++) бывает двух типов: Type 3 (до 60 Вт) и Type 4 (до 90 Вт), способный запитать светодиодные панели, тонкие клиенты и даже некоторые ноутбуки.

• 802.3af (PoE): 15,4 Вт на порт, 44–57 В. Категория кабеля — Cat5e.
• 802.3at (PoE+): 30 Вт на порт, 50–57 В. Обратно совместим с 802.3af.
• 802.3bt Type 3 (PoE++): 60 Вт на порт, использует все 4 пары кабеля.
• 802.3bt Type 4 (PoE++): 90 Вт на порт, для самых энергоёмких устройств.

Компания советует: для новых проектов следует закладывать кабель Cat6 или Cat6a и коммутаторы с поддержкой 802.3at минимум. Это обеспечит запас мощности на будущее и позволит без замены оборудования перейти к более требовательным устройствам. Важно учитывать потери в длинных линиях — при расстоянии более 80 метров падение напряжения может достигать 10–15%.

«Power over Ethernet — это не просто удобство, а инженерная необходимость для современных объектов. Компания подтверждает: правильное внедрение PoE снижает стоимость владения сетью на 30–40%».

Типы оборудования для внедрения PoE

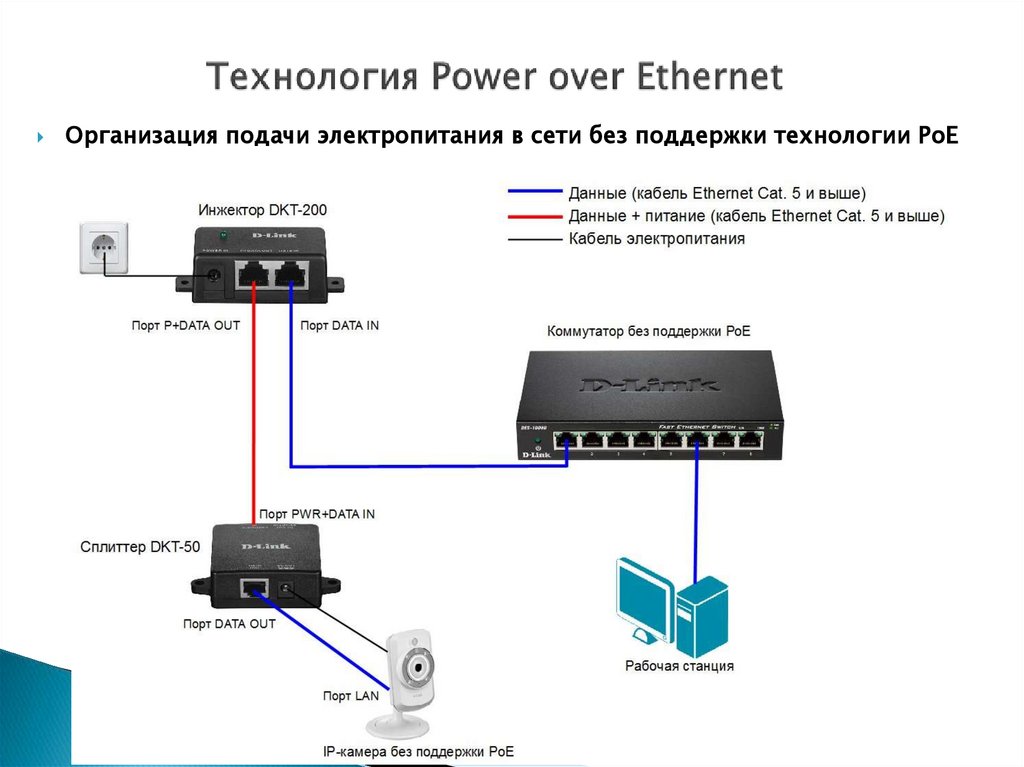

Для организации питания по витой паре используются три основных типа устройств. Компания детально описывает каждый вариант, чтобы помочь выбрать оптимальное решение под конкретную задачу. От простого инжектора до управляемого коммутатора — арсенал широк и позволяет гибко наращивать систему.

Компания рекомендует для объектов с 5 и более PoE-устройствами использовать управляемые коммутаторы. Они позволяют мониторить потребляемую мощность по каждому порту, дистанционно перезагружать зависшую камеру и задавать приоритеты питания. Инжекторы же хороши для единичных случаев — например, для одного IP-телефона в удалённой комнате или камеры на въезде.

Расчёт бюджета питания и ограничения

При проектировании PoE-системы один из ключевых этапов — расчёт суммарной потребляемой мощности. Компания предупреждает: коммутатор имеет общий бюджет PoE, который распределяется между портами. Например, коммутатор с бюджетом 150 Вт и 8 портами не сможет выдать 30 Вт на каждый порт одновременно — максимум 5 портов по 30 Вт или 8 портов по 18,75 Вт. Также необходимо учитывать:

1. Потери в кабеле — около 10% на 100 метров (зависит от сечения и качества меди).
2. Запас мощности — рекомендуется не использовать более 80% от общего бюджета.
3. Длина линии — максимальная 100 метров между активным оборудованием.
4. Температурный режим — при нагреве кабеля сопротивление растёт, потери увеличиваются.

Компания советует использовать калькуляторы PoE-бюджета, которые учитывают тип кабеля, температуру окружающей среды и количество устройств. При превышении бюджета коммутатор начнёт отключать питание на портах с низким приоритетом — это критично для систем видеонаблюдения и контроля доступа. Лучше сразу брать модель с запасом 30–40%.

«Один из клиентов компании поделился: «Внедрили PoE+ для 12 камер 4K на складе. За два года ни одного сбоя питания, а затраты на монтаж оказались на 45% ниже, чем при традиционной схеме с розетками. Отличное решение»».

Применение технологии в различных отраслях

Power over Ethernet вышла далеко за рамки корпоративных сетей. Компания перечисляет наиболее востребованные сценарии использования. В сфере видеонаблюдения PoE стала фактическим стандартом — камеры получают питание по тому же кабелю, что передаёт видеопоток, что исключает необходимость в отдельных блоках питания и розетках на высоте. В гостиничном бизнесе PoE питает IP-телефоны, точки доступа, системы управления номерами и даже интерактивные вывески. На производстве технология применяется для датчиков IoT, контроллеров автоматизации и панелей оператора.

• «Умные здания»: освещение на PoE (светодиодные панели до 90 Вт), датчики присутствия, жалюзи.
• Медицина: терминалы вызова медперсонала, мониторы пациентов, системы навигации.
• Образование: интерактивные панели, точки доступа Wi-Fi в каждой аудитории, IP-домофоны.
• Ритейл: электронные ценники, кассы самообслуживания, системы подсчёта посетителей.

Компания обращает внимание на тренд последних лет — PoE-освещение. Лампы и светодиодные панели с поддержкой 802.3bt Type 4 позволяют не только управлять яркостью и цветовой температурой через сеть, но и интегрировать датчики движения, температуры и CO₂ прямо в светильник. Это снижает затраты на прокладку силовых линий до 70% и даёт централизованное управление всеми системами здания через единую IT-инфраструктуру.

Монтаж и типичные ошибки

Установка PoE-системы имеет свою специфику. Компания приводит практические советы, основанные на реальном опыте внедрений. Во-первых, никогда не используйте кабель CCA (алюминий с медным покрытием) — он сильно греется и не гарантирует стабильной работы на расстоянии более 40 метров. Только медный кабель (Cu) с сечением жил не менее 0,51 мм² (24 AWG). Во-вторых, каждый коннектор RJ45 должен быть качественно обжат — плохой контакт вызывает нагрев и потерю мощности.

Важно: не допускается скрутка или сращивание кабеля на линии PoE — это создаёт неоднородность волнового сопротивления и падение напряжения. Если необходимо увеличить расстояние, используйте активные PoE-экстендеры, которые регенерируют сигнал и питание. Также компания напоминает о грозозащите: для уличных камер и антенн обязательно установка защитных устройств на входе в здание, иначе разряд может уничтожить и камеру, и коммутатор.

«Качественная PoE-инфраструктура служит 7–10 лет без замены. Но только при условии грамотного проектирования и использования сертифицированных компонентов».

Будущее технологии: PoE 2.0 и новые горизонты

Институт инженеров электротехники и электроники (IEEE) уже работает над следующими версиями стандарта. Компания делится прогнозами: PoE 2.0, ожидаемый к 2028–2030 году, обеспечит мощность до 200–250 Вт на порт при сохранении обратной совместимости. Это откроет возможность питания ноутбуков игрового уровня, небольших телевизоров, компактных холодильников и даже зарядки электромобилей в общественных парковках. Также разрабатываются технологии передачи питания на расстояние до 500 метров через специальные кабели с увеличенным сечением.

Параллельно развивается стандарт SPoE (Sustainable Power over Ethernet) с приоритетом энергоэффективности — динамическое регулирование напряжения в реальном времени в зависимости от нагрузки, что снижает общее энергопотребление на 20–25%. Компания рекомендует уже сейчас закладывать кабельные линии Cat6a с запасом — они полностью совместимы с будущими высокомощными стандартами.

«`
