Силовое электротехническое оборудование – это обширная категория устройств, которые служат для приема, распределения, учета и преобразования электрической энергии, а также для управления работой электроприемников . егодня силовое электротехническое оборудование является ключевым компонентом энергетической инфраструктуры любого современного объекта, будь то промышленное предприятие, жилой комплекс, административное здание или объект транспортной логистики . От его надежности и эффективности напрямую зависит бесперебойная работа систем электроснабжения, вентиляции, водоснабжения и производственных агрегатов .
Основное назначение и требования к оборудованию
Главная функция силового электротехнического оборудования заключается в обеспечении стабильного и безопасного энергоснабжения подключенных нагрузок. Термин «силовое» подчеркивает его работу с электрической энергией высоких мощностей, предназначенной для питания двигателей, нагревателей, освещения и других мощных потребителей . В связи с этим к данной категории оборудования предъявляется ряд строгих требований. Оно должно обладать высокой устойчивостью к нагрузкам и чувствительностью к искажениям в сети, а также обеспечивать максимальную безопасность эксплуатации и универсальность для интеграции в различные типы сетей .
Наличие на производстве мощных агрегатов обязывает использовать дополнительные элементы, поддерживающие их бесперебойную работу и безопасность при пиковых нагрузках . К таким элементам относится и защитно-коммутационная аппаратура, которая контролирует параметры сети и мгновенно реагирует на любые отклонения, предотвращая аварийные ситуации .
Виды силового электротехнического оборудования
Существует множество классификаций силового оборудования, но наиболее распространено разделение по функциональному назначению и конструктивному исполнению. Оно включает в себя устройства как для приема и распределения энергии, так и для ее преобразования и защиты цепей. Рассмотрим основные категории.
Трансформаторные подстанции и распределительные устройства являются фундаментом системы электроснабжения. Они предназначены для приема электроэнергии от сетей среднего напряжения (6/10 кВ), ее трансформации до необходимого уровня (0,4 кВ и выше) и дальнейшего распределения по потребителям . Сюда же относятся шинопроводы, представляющие собой жесткую линию для передачи и распределения тока, и комплектные распределительные устройства (шкафы, пункты) с установленной в них аппаратурой .
Коммутационная и защитная аппаратура обеспечивает управление потоками электроэнергии и защиту сетей от аварийных режимов. К этой категории относятся:

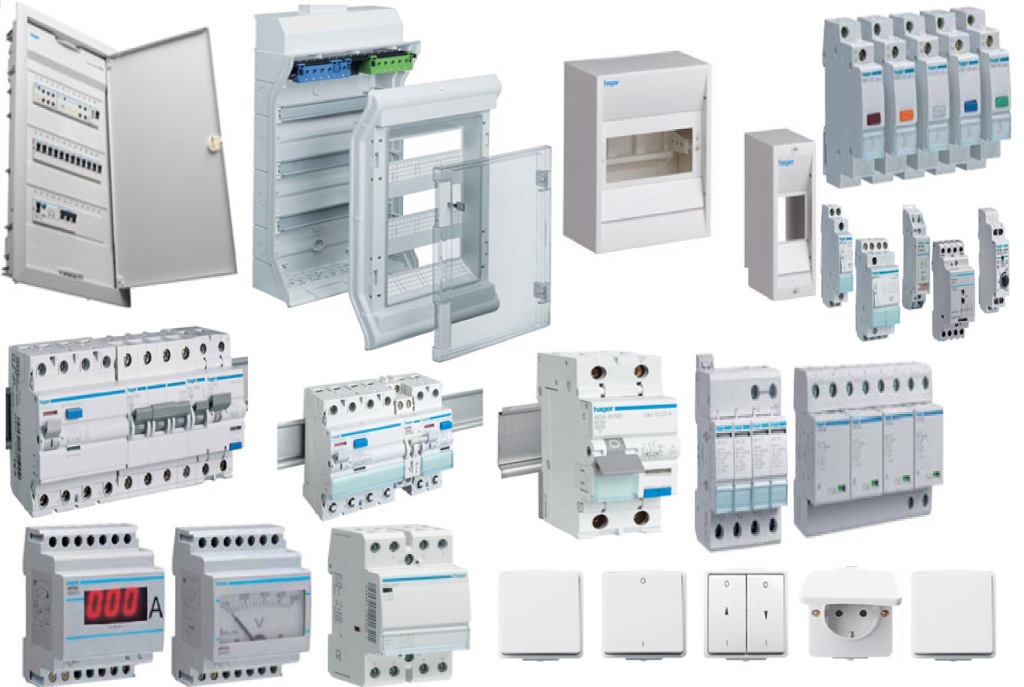

- Автоматические выключатели (автоматы защиты): предназначены для автоматического размыкания цепи при коротких замыканиях и перегрузках. Существуют как модульные для бытовых щитков, так и мощные корпусные для промышленных объектов .
- Устройства защитного отключения (УЗО): защищают человека от поражения электрическим током и предотвращают пожары, возникающие из-за утечек тока. Они размыкают цепь, если дифференциальный ток (ток утечки) достигает опасного значения .

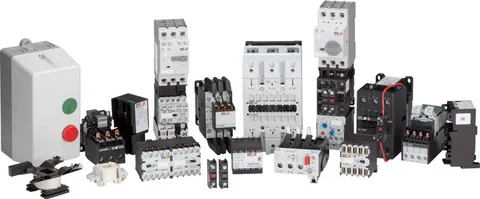

- Контакторы и пускатели: электромагнитные приборы, предназначенные для частых дистанционных коммутаций силовых цепей, в первую очередь для управления электродвигателями . Они работают по принципу «включено/выключено» и рассчитаны на высокие нагрузки .
- Специальные реле: используются для контроля различных параметров сети (напряжения, тока, мощности) и выдачи сигналов на управление или защиту .
Проводниковая и кабельная продукция – это основа для транспортировки электроэнергии. Кабели и провода, состоящие из одной или нескольких изолированных жил, обеспечивают передачу напряжения на различные расстояния к конечным потребителям .
Кабеленесущие системы и элементы заземления отвечают за физическую защиту и безопасность. Кабельные трассы, включающие лотки, короба и кронштейны, служат для монтажа и защиты кабелей от внешних воздействий . Заземляющие устройства и системы молниезащиты отводят опасные токи в землю, защищая оборудование и людей .
«Современное электрооборудование представляет собой сложно устроенную систему. Обеспечивать нормальное функционирование подобных систем должны люди, имеющие специальные знания и навыки» .
Классификация по напряжению и роду тока
Силовое электротехническое оборудование также можно разделить по рабочим параметрам. По уровню напряжения выделяют низковольтное (до 1 кВ) и высоковольтное (свыше 1 кВ) оборудование . Высоковольтные аппараты, такие как мощные выключатели и разъединители, часто называют защитно-коммутационными и применяют на подстанциях и в распределительных сетях предприятий .
По роду тока оборудование может быть предназначено для работы в сетях переменного тока промышленной (50 Гц), повышенной или пониженной частоты, а также в сетях постоянного тока . Например, установки индукционного нагрева требуют токов повышенной частоты, получаемых от специальных генераторов, в то время как электрохимические производства часто работают на постоянном токе .
Учет характеристик электроприемников при выборе оборудования
Выбор силового электротехнического оборудования невозможен без анализа характеристик самих потребителей энергии. Электроприемники делятся на группы по режиму работы, что напрямую влияет на выбор питающих линий и защитной аппаратуры .
| Режим работы | Описание | Примеры оборудования |
|---|---|---|
| Продолжительный режим | Электроприемник работает длительное время с постоянной или мало меняющейся нагрузкой. Температура его частей достигает установившегося значения . | Электродвигатели насосов, вентиляторов, компрессоров, освещение . |
| Кратковременный режим | Рабочий период краток, и за это время температура не успевает достигнуть установившегося значения. Пауза между включениями достаточна для полного остывания . | Электроприводы вспомогательных механизмов (открывание заслонок), электроинструмент . |
| Повторно-кратковременный режим | Короткие рабочие периоды чередуются с паузами. Длительность цикла не превышает 10 минут. Характеризуется коэффициентом продолжительности включения (ПВ) . | Электродвигатели кранов, тельферов, сварочные аппараты . |
Понимание режима работы необходимо для правильного расчета сечения кабелей, выбора автоматических выключателей и магнитных пускателей, которые должны выдерживать пусковые токи и специфику нагрузки.
Современные тенденции: силовая электроника и преобразовательная техника
Отдельное и быстроразвивающееся направление – это силовая электроника. К нему относятся устройства на основе полупроводниковых приборов (тиристоров, транзисторов), которые выполняют преобразование параметров электрической энергии . Это:
- Вентильные преобразователи и стабилизаторы напряжения и тока, обеспечивающие питание ответственных потребителей .
- Автономные инверторы, преобразующие постоянный ток в переменный, что критически важно для систем бесперебойного питания и возобновляемой энергетики .
- Статические компенсаторы реактивной мощности и активные фильтры гармоник, которые повышают качество электроэнергии и эффективность ее использования .
«Устройства силовой электроники позволяют не только управлять потоками энергии, но и значительно повышать коэффициент полезного действия электроустановок и качество электроэнергии» .
Таким образом, силовое электротехническое оборудование представляет собой сложный комплекс устройств — от мощных трансформаторов до интеллектуальных полупроводниковых преобразователей. Его грамотный подбор, монтаж и эксплуатация являются залогом надежности, безопасности и экономичности всей системы электроснабжения объекта. Специалисты, работающие с таким оборудованием, должны обладать глубокими знаниями в области электротехники и технологических процессов .
«`
