Электромонтажные изделия — это обширная категория приспособлений и компонентов, предназначенных для выполнения монтажа электропроводки и прокладки кабельных трасс любого уровня сложности . Без этих элементов невозможно представить себе создание надежной и долговечной системы электроснабжения от источника питания до конечного потребителя. От качества выбора этих, на первый взгляд, вспомогательных деталей напрямую зависит безопасность и срок службы всей электрической сети здания или сооружения. Промышленность выпускает огромное разнообразие силовоего электротехнического оборудования, которые позволяют индустриализовать, ускорить и облегчить электромонтажные работы .
Что входит в категорию электромонтажных изделий?

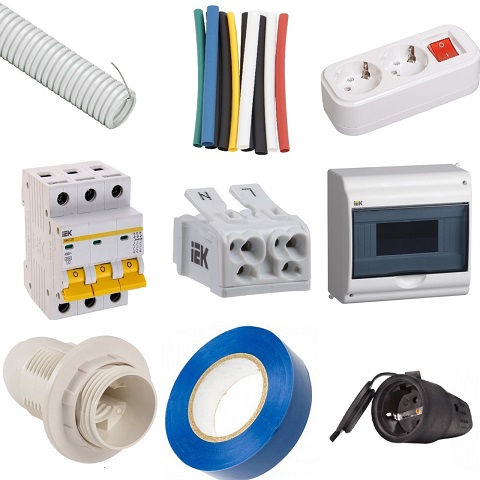

Понятие «электромонтажные изделия» является очень широким и включает в себя множество групп товаров, которые можно разделить по их функциональному назначению. Это не только провода и кабели, но и все необходимые компоненты для их крепления, соединения, защиты и изоляции . К основным группам относятся:
- Крепежные изделия: дюбели, скобы, хомуты, полосы-пряжки, кронштейны для фиксации кабелей и оборудования на поверхностях .
- Изоляционные материалы: изолента, термоусаживаемые трубки (ХВТ, ТТУ), полиэтиленовые колпачки, изоляторы для шин и проводов .

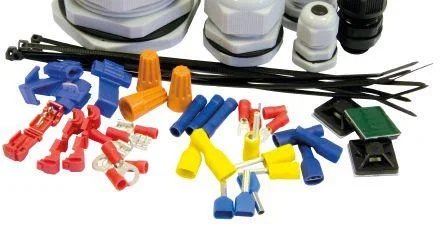

- Соединительные и концевые элементы: гильзы (например, ГАО), наконечники, клеммные колодки, зажимы, муфты для соединения и оконцевания жил кабелей .
- Защитные и распределительные устройства: монтажные и ответвительные коробки, кабельные короба, боксы и щитки для автоматики .
- Системы прокладки кабеля: кабельные лотки, кабель-росты, металлические и пластиковые рукава, трубы .
- Вспомогательные элементы: сальники и кабельные вводы для защиты мест прохода кабеля в щиты, DIN-рейки для крепления модульного оборудования, изделия для маркировки проводов и кабелей .
Важно понимать разницу между электромонтажными и электроустановочными изделиями. Если первые используются в процессе прокладки линий и подготовки инфраструктуры, то вторые предназначены для конечного использования и управления электроприборами. К электроустановочным изделиям относятся розетки, выключатели, диммеры, патроны для ламп, вилки и т.д. .
Крепеж и системы фиксации кабеля
На начальном этапе монтажа особое внимание уделяется креплению. Для этого применяются различные виды дюбелей — стальных, напоминающих гвозди, или пластиковых с волокнистым наполнением. Масса, которую способен выдержать дюбель, зависит от его длины и материала . Для открытой прокладки кабелей используются металлические или пластиковые скобы, а также специальные пряжки-полосы. Для надежной фиксации проводов в пучки широко применяются кабельные хомуты (стяжки) из пластика, которые обеспечивают быстроту и надежность монтажа .
Соединение и оконцевание проводов
Для создания надежного электрического контакта при соединении проводов используются гильзы (например, ГАО из алюминиевого сплава), которые обжимаются специальным инструментом . Для присоединения жил к клеммам оборудования служат кабельные наконечники. Клеммные колодки и зажимы (винтовые, пружинные) позволяют безопасно и компактно подключать проводники разного сечения и организовывать разветвления цепей . В местах соединения для дополнительной защиты от коррозии могут использоваться полиэтиленовые колпачки, а места скруток и сварки обрабатываются клеевыми составами или битумной массой .
«Современные магазины электромонтажных изделий предлагают своим покупателям широкий ассортимент этих изделий на все случаи: от дюбель-гвоздей до сложных кабельных лотков и систем заземления» .
Изоляция и защита электропроводки
Для изоляции проводов и кабельных жил применяются электромонтажные трубки ХВТ, изготовленные из поливинилхлоридного пластиката . Термоусаживаемые трубки (ТТУ) при нагревании плотно обтягивают предметы, обеспечивая надежную изоляцию, герметизацию и защиту от механических воздействий . Изоляционная лента (изолента) остается незаменимым материалом для защиты мест соединений и ремонта поврежденной изоляции . Для защиты проводов в местах их прохода через стены или ввода в оборудование используются фарфоровые втулки, воронки и пластиковые сальники .
Системы прокладки кабельных трасс
При создании разветвленных сетей на промышленных объектах и в зданиях применяются специальные кабеленесущие системы. К ним относятся:
- Металлические и пластиковые кабельные лотки: предназначены для настенной, наклонной и потолочной прокладки силовых и слаботочных систем. Они могут быть листовыми, проволочными или лестничными .
- Кабель-росты (кабельные лестницы): усиленный вариант лотков, способный выдерживать максимальные нагрузки и позволяющий создавать трассы с пролетами большей длины .
- Монтажные профили (перфорированные, STRUT): служат несущими элементами сборных конструкций для крепления не только кабелей, но и другого оборудования .
- Кабель-каналы и короба: предназначены для открытой прокладки проводов в помещениях, обеспечивая эстетичный вид и защиту .
Такие системы позволяют создавать кабельные трассы любой конфигурации и востребованы при организации электроснабжения жилых массивов и промышленных предприятий .
Распределительные коробки и щитки
Для соединения и разветвления проводов, а также для защиты мест коммутации используются ответвительные ящики и монтажные коробки. Они могут быть как для скрытой, так и для открытой установки, изготавливаться из пластика или металла . Силовые коробки и квартирные щитки служат для защиты электроприемников, предотвращения перегрузок и коротких замыканий. В них размещаются автоматические выключатели, УЗО, клеммные блоки и другая модульная аппаратура, которая крепится на специальные DIN-рейки .
| Тип изделия | Основное назначение | Примеры |
|---|---|---|
| Крепежные | Фиксация кабелей и оборудования | Дюбели, скобы, хомуты, стяжки |
| Изоляционные | Защита от короткого замыкания и внешних воздействий | Трубки ХВТ, термоусадка, изолента |
| Соединительные | Создание электрических контактов и ответвлений | Гильзы ГАО, наконечники, клеммные колодки |
| Кабеленесущие | Организация трасс для прокладки кабелей | Лотки, короба, профили |
| Защитные | Размещение и защита мест соединений и автоматики | Коробки, щитки, боксы |
Материалы изготовления и критерии выбора
Электромонтажные изделия производятся из различных материалов, выбор которых зависит от условий эксплуатации. Металлические изделия (из углеродистой или нержавеющей стали) обладают высокой прочностью и несущей способностью, часто имеют защитные покрытия (гальваническое, цинковое, полимерное) для устойчивости к коррозии . Пластиковые изделия (из полиамида, ПВХ) легки, не подвержены коррозии и обеспечивают дополнительную изоляцию .
При выборе любых электромонтажных изделий необходимо учитывать ряд факторов: ожидаемую нагрузку, условия эксплуатации (влажность, температура, наличие агрессивных сред), соответствие стандартам безопасности (ГОСТ, ПУЭ) и репутацию производителя . Надёжные производители, такие как OBO Bettermann, СОЭМИ, ДКС и другие, предлагают комплексные решения и гарантируют качество своей продукции .
«Качество продукции, особенно в области электромонтажа, должно быть на первом месте. Нельзя экономить на элементах, от которых зависит бесперебойная работа и безопасность всей системы» .
В итоге, грамотный подбор всех элементов — от крепежного дюбеля до распределительного щита — является основой для создания надежной, долговечной и безопасной электрической сети как в частном доме, так и на крупном промышленном объекте .
«`
