В современных трубопроводных системах для полного перекрытия потока рабочей среды широко применяются два основных типа запорной арматуры: краны шаровые и краны пробковые (конические). Несмотря на схожесть выполняемой функции, эти устройства имеют принципиальные конструктивные отличия, определяющие их преимущества, недостатки и области рационального использования. Шаровой кран использует сферический запорный элемент с сквозным отверстием, а пробковый — коническую пробку. Понимание этих различий — ключ к правильному выбору арматуры для конкретной технологической задачи, будь то водопровод, отопление или промышленная магистраль. Краны шаровые, пробковые представлены в обширных каталогах производителей, и знание их особенностей помогает сделать осознанную покупку.
«Правильно выбранная запорная арматура — это не только надежность перекрытия, но и долгий срок службы всей системы, минимизация потерь и простота обслуживания».
Шаровые краны: универсальное решение для большинства систем
Шаровой кран стал де-факто стандартом для бытовых и многих промышленных инженерных систем благодаря своей простоте и надежности.
Принцип работы и конструкция
Запорным элементом служит шар со сквозным цилиндрическим отверстием. При повороте рукоятки на 90° отверстие совмещается с осью трубопровода — кран открыт. При дальнейшем повороте на 90° шар поворачивается глухой стороной к потоку, полностью его перекрывая. Герметичность обеспечивается уплотнительными кольцами (седлами), прижимаемыми к поверхности шара.
Ключевые преимущества шаровых кранов
- Высокая герметичность: Обеспечивают класс герметичности «А» (полное отсутствие протечек), что особенно критично для газовых систем.
- Простота и скорость управления: Для полного открытия/закрытия необходим лишь поворот рукоятки на четверть оборота (90°).
- Компактность и малый строительный вес: Конструкция, как правило, более компактна по сравнению с пробковыми кранами аналогичного диаметра.
- Малое гидравлическое сопротивление: В открытом состоянии сквозное отверстие в шаре создает минимальное препятствие потоку, практически не влияя на давление в системе.
- Длительный срок службы: При работе на чистых средах без абразивных частиц.
Недостатки и ограничения
- Чувствительность к загрязнениям: Абразивные частицы в рабочей среде (песок, окалина) могут повредить полированную поверхность шара и уплотнительные седла, приводя к потере герметичности.
- Сложность регулировки потока: Конструктивно не предназначены для плавной регулировки расхода. Длительная работа в частично открытом положении приводит к кавитационному износу седел и шара.
- Ограничения по температуре: Стандартные уплотнения из фторопласта (PTFE) имеют ограниченный температурный диапазон (обычно от -20°C до +150°C).
Пробковые (конические) краны: надежность для сложных сред

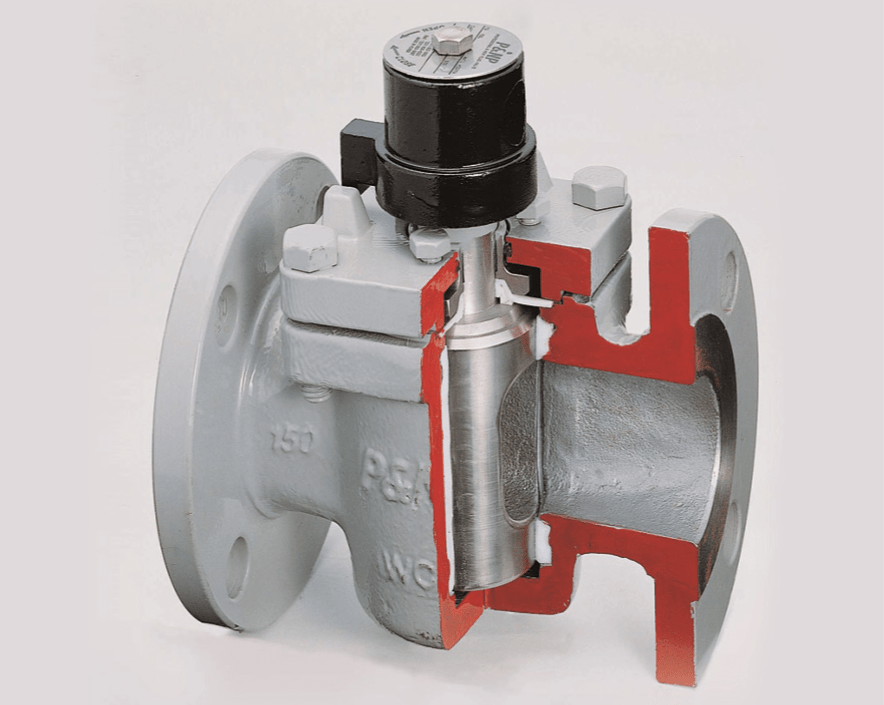

Пробковый кран — более старый, но не утративший актуальности тип арматуры, где запорным элементом служит коническая пробка с отверстием.
Принцип работы и конструкция
Коническая пробка плотно притерта к корпусу крана. При совпадении отверстия в пробке с патрубками крана — поток открыт. При повороте на 90° сплошная часть пробки перекрывает проход. Для обеспечения герметичности и легкости поворота требуется смазка, подаваемая через специальные пресс-масленки в современных моделях (смазываемые краны).
Ключевые преимущества пробковых кранов
- Высокая износостойкость к абразивам: Благодаря конструкции и возможности смазки, лучше переносят среды с механическими примесями (пульпа, шламы).
- Надежность в вязких и кристаллизующихся средах: Менее склонны к «залипанию» в сравнении с шаровыми кранами.
- Ремонтопригодность: В случае потери герметичности пробку часто можно повторно притереть или заменить, не демонтируя весь кран с линии.
- Возможность применения в качестве регулирующего органа: Некоторые конструкции допускают плавную регулировку потока.
Недостатки и ограничения
- Большее усилие на управление: Требуют большего крутящего момента для поворота, особенно крупные размеры. Часто оснащаются редуктором.
- Необходимость техобслуживания: Смазываемые краны требуют регулярной подачи консистентной смазки для поддержания герметичности и легкости хода.
- Большие габариты и вес: Конструкция, как правило, более массивна.
- Риск заклинивания: При длительном простое в одном положении без обслуживания пробка может «прикипеть» к корпусу.
«В нефтегазовой и химической промышленности пробковые краны часто остаются безальтернативным выбором для работы с тяжелыми нефтяными фракциями, суспензиями и агрессивными средами с абразивами».
Сравнительный анализ: прямое сопоставление
Сравнительная таблица: шаровой vs. пробковый кран
| Критерий сравнения | Шаровой кран | Пробковый (конический) кран |
|---|---|---|
| Принцип действия | Поворот шара с отверстием на 90° | Поворот конической пробки с отверстием на 90° |
| Герметичность | Очень высокая (класс А) | Высокая, но может требовать обслуживания (смазки) |
| Управление | Легкое, ¼ оборота | Более тяжелое, может требовать редуктора |
| Регулировка потока | Не рекомендуется | Допустима в некоторых конструкциях |
| Стойкость к абразивам | Низкая | Высокая |
| Ремонтопригодность | Ограничена, чаще замена | Высокая, возможна притирка пробки |
| Требует техобслуживания | Нет (кроме фланцевых с обогревом) | Да (для смазываемых моделей) |
| Типичная стоимость | Средняя | Часто выше, особенно из спецсплавов |
Критерии выбора: что и где ставить?
Выбор между шаровым и пробковым краном на сайте зависит от конкретных условий эксплуатации.
- Рабочая среда:
- Чистые среды (вода, воздух, газ, пар, масло): Шаровые краны — идеальный выбор.
- Загрязненные, абразивные, вязкие среды (пульпа, шлам, нефтепродукты с песком): Пробковые краны предпочтительнее.
- Режим работы:
- Частое открытие/закрытие, необходимость быстрого перекрытия: Шаровые краны за счет легкости управления.
- Редкое переключение, работа в качестве отсечной арматуры на ответственных линиях: Подходят оба типа, но пробковые могут быть надежнее в тяжелых условиях.
- Требования к обслуживанию:
- Системы, где нежелательно или невозможно регулярное ТО: Шаровые краны (полнопроходные, без обогрева).
- Промышленные объекты с регламентным обслуживанием: Пробковые краны не являются проблемой.
- Давление и температура: Оба типа выпускаются в широком диапазоне давлений (от PN16 до PN100 и выше) и температур (с разными материалами уплотнений и корпуса). Необходимо сверяться с техническим паспортом конкретной модели.
Таким образом, шаровые краны доминируют там, где важны удобство, герметичность и компактность на чистых средах. Пробковые краны сохраняют свою нишу в промышленности, работая с тяжелыми, загрязненными и агрессивными средами, где их ремонтопригодность и стойкость к износу оказываются решающими факторами. Правильный выбор, основанный на понимании этих различий, обеспечивает долговечную и беспроблемную работу трубопроводной арматуры.
«`
