В металлообработке, где требуются высочайшая точность, стабильность свойств и безупречное качество поверхности, традиционные атмосферные печи уступают место высокотехнологичному оборудованию. Вакуумные печи для отпуска тут представляют собой передовой класс термического оборудования, в котором весь процесс термообработки происходит в условиях глубокого вакуума или контролируемой инертной атмосфере. Этот метод исключает окисление, обезуглероживание и другие негативные воздействия воздуха на металл, что критически важно для ответственных деталей в авиакосмической, инструментальной, медицинской и других высокотехнологичных отраслях.
Отпуск — это завершающая операция термообработки закаленных сталей, направленная на снятие внутренних напряжений, повышение вязкости и пластичности при сохранении достаточной твердости. Проведение отпуска в вакуумной печи гарантирует не только абсолютную чистоту поверхности изделия, но и высочайшую повторяемость результатов от партии к партии, что является ключевым требованием современного производства.
Принцип работы и конструктивные особенности вакуумных печей отпуска
В отличие от печей с воздушной атмосферой, вакуумная установка создает и поддерживает в рабочей камере сильно разреженную среду, удаляя кислород, азот и водяные пары, которые вызывают окисление. Это позволяет нагревать металл до заданных температур без образования окалины и изменения химического состава поверхностного слоя.
«Вакуум в печи — это не просто отсутствие воздуха, это создание идеально контролируемой среды, где тепло передается металлу только излучением, обеспечивая равномерный и предсказуемый нагрев».

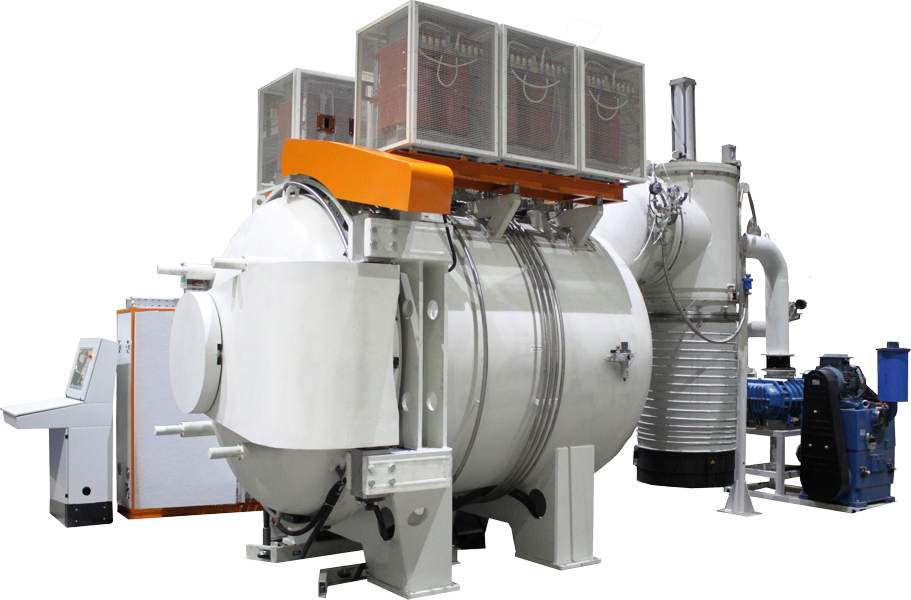

Ключевые элементы конструкции вакуумной печи для отпуска:
- Герметичная рабочая камера: Изготавливается из нержавеющей стали, способной выдерживать многократные циклы нагрева-охлаждения и перепады давления. Внутренняя поверхность часто имеет отражающие экраны из молибдена или нержавеющей стали для минимизации теплопотерь и обеспечения равномерного температурного поля.
- Система создания вакуума: Состоит из комбинации насосов: форвакуумного (роторного, пластинчато-роторного) для предварительного разрежения и высоковакуумного (например, диффузионного или турбомолекулярного) для достижения конечного рабочего давления (обычно в диапазоне 10⁻³ – 10⁻⁵ мбар).
- Нагревательные элементы: Располагаются вокруг камеры или непосредственно в ней. В печах для отпуска (температуры до 700-750°C) часто используются нагреватели из никель-хромового сплава (нихром), обеспечивающие долгий срок службы и точное поддержание температуры.
- Система охлаждения: Для ускорения цикла после выдержки при температуре отпуска печь может оснащаться системой принудительного охлаждения. Чаще всего это газовое охлаждение (азотом, аргоном), где инертный газ циркулирует через теплообменник, быстро и равномерно отводя тепло от загрузки без окисления.
- Система управления (ПЛК): Современная печь управляется программируемым логическим контроллером. Оператор задает технологическую карту (recipe): скорость нагрева, температуру отпуска, время выдержки, параметры охлаждения. Автоматика контролирует выполнение программы, давление в камере и регистрирует все параметры для построения графика термообработки.
Преимущества вакуумного отпуска перед традиционными методами
Использование вакуумных технологий для отпуска приносит производителю существенные технико-экономические выгоды, особенно при работе с дорогостоящими материалами и сложными изделиями.
Основные преимущества метода:
- Идеальное качество поверхности: Полное отсутствие окалины, окислов, синевы и обезуглероженного слоя. Изделия выходят из печи чистыми, часто с блестящей поверхностью, что исключает или минимизирует последующую механическую обработку и очистку.
- Высокая стабильность и повторяемость механических свойств: Точный контроль температуры (±1,5–5°C) и полная изоляция от атмосферы гарантируют, что каждая партия деталей будет иметь идентичные характеристики твердости, прочности и вязкости.
- Экологичность и безопасность: Процесс не связан с выбросами продуктов горения, газов или пыли в цех. Отсутствие открытого пламени или горючих атмосфер повышает пожаробезопасность производства.
- Автоматизация и документальная прослеживаемость: Современные печи ведут электронный протокол (лог) каждого цикла, фиксируя все параметры. Это позволяет анализировать процесс и предоставляет документальное подтверждение качества для требовательных заказчиков и систем сертификации (например, в авиастроении).
- Экономия на последующих операциях: Устранение операций травления, дробеструйной или пескоструйной очистки для удаления окалины сокращает производственный цикл и снижает себестоимость.
Области применения и обрабатываемые материалы
Вакуумные печи для отпуска незаменимы в отраслях, где к деталям предъявляются повышенные требования по надежности, усталостной прочности и коррозионной стойкости.
«Отпуск в вакууме — это финишный штрих, который превращает закаленную сталь в идеально сбалансированный материал, готовый к экстремальным нагрузкам».
Типичные сферы применения:
- Инструментальное производство: Отпуск штампов, пресс-форм, режущего инструмента (сверл, фрез, резцов) из быстрорежущих (Р6М5, Р18) и легированных сталей. Сохранение твердости поверхности и отсутствие дефектов критически для долговечности инструмента.
- Авиакосмическая и оборонная промышленность: Термообработка критически важных деталей шасси, силовых элементов, лопаток турбин из высокопрочных и жаропрочных сталей и сплавов.
- Производство медицинских имплантатов и инструментов: Отпуск изделий из нержавеющих сталей (например, 40Х13, 95Х18) и титановых сплавов, где биосовместимость и чистота поверхности являются обязательными условиями.
- Автомобилестроение (премиум-сегмент и motorsport): Обработка ответственных деталей трансмиссии, подвески, клапанов двигателя, обеспечивающая максимальную усталостную прочность.
- Обработка конструкционных легированных сталей: Таких как 40Х, 38ХМ, 30ХГСА, которые после закалки и вакуумного отпуска приобретают оптимальный комплекс прочностных и пластических свойств
Критерии выбора вакуумной печи для отпуска
Подбор оборудования зависит от специфики производства. Первым делом определяется рабочий температурный диапазон. Для отпуска большинства сталей достаточно максимума в 700-750°C. Затем оценивается необходимый рабочий объем камеры (загрузка) и габариты загружаемых изделий (корзина, поддоны). Важнейший параметр — вакуумные характеристики: скорость откачки и конечное остаточное давление, которое должно быть достаточно низким для предотвращения окисления (обычно не хуже 5*10⁻⁴ мбар).
Также необходимо обратить внимание на систему охлаждения: достаточно ли газового охлаждения для ваших циклов или требуется более мощное решение. Уровень автоматизации и возможности регистрации данных должны соответствовать требованиям контроля качества на предприятии. Наконец, ключевое значение имеют репутация производителя, наличие сервисной поддержки и доступность запасных частей (нагревателей, уплотнений, датчиков вакуума).
Технология процесса и контроль качества
Стандартный цикл отпуска в вакуумной печи включает несколько этапов: загрузка изделий, откачка камеры до рабочего вакуума, нагрев с заданной скоростью до температуры отпуска (например, 200-600°C в зависимости от марки стали), выдержка для завершения структурных превращений (от 1 до 4 часов) и последующее охлаждение, обычно вместе с печью или с ускоренным газовым охлаждением. Контроль качества осуществляется путем измерения твердости готовых изделий (по Роквеллу или Виккерсу), а также с помощью металлографического анализа для проверки однородности структуры (отпущенного мартенсита, троостита).
Вакуумные печи для отпуска — это не просто оборудование, а технологический актив, который позволяет производителю выйти на новый уровень качества, конкурентоспособности и соответствия строгим отраслевым стандартам. Инвестиции в такую технологию окупаются за счет снижения брака, экономии на последующей обработке и возможности выполнения высокомаржинальных заказов из наукоемких отраслей промышленности.
