Гидравлические испытательные машины — это специализированное оборудование, предназначенное для проведения механических испытаний материалов, конструкций и готовых изделий. Они используются для определения прочностных характеристик: предела текучести, временного сопротивления, модуля упругости, относительного удлинения и других параметров. Широко применяется гидравлическая испытательная машина в металлургии, строительстве, машиностроении, а также в научно-исследовательских лабораториях и на производственных предприятиях.
Что такое гидравлическая испытательная машина
Гидравлическая испытательная машина — это силовое оборудование, в котором усилие создаётся с помощью гидравлической системы (насоса, цилиндра, распределительной аппаратуры). Основное преимущество гидравлического привода — возможность создания больших усилий (от десятков до тысяч тонн) при компактных размерах установки.
Конструктивно гидравлическая машина состоит из:
- Силовой рамы (станины) — обеспечивает жёсткость и восприятие нагрузки.
- Гидравлического цилиндра — создаёт усилие.
- Насосной станции — подаёт масло под давлением.
- Измерительной системы — датчиков силы, деформации, перемещения.
- Системы управления (ручной или автоматический контроллер).

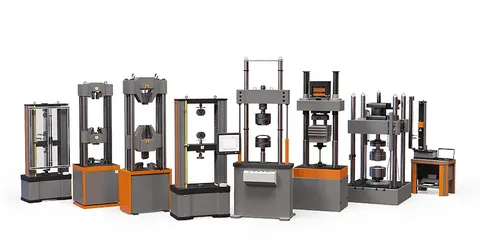

Основные виды гидравлических испытательных машин
Оборудование классифицируется по нескольким признакам: конструкция, тип нагружения, область применения.
- По конструкции станины:
- Колонные (двух- или четырёхколонные) — универсальные, для испытаний образцов и готовых изделий.
- Безрамные (напольные) — для крупногабаритных объектов.
- Компактные (настольные) — для малых усилий (до 50–100 кН).
- По типу нагружения:
- Статические — для испытаний на растяжение, сжатие, изгиб с постоянной скоростью деформации.
- Динамические (пульсаторы) — для усталостных испытаний с циклической нагрузкой.
- Универсальные — комбинированные, позволяющие проводить различные виды испытаний.
- По области применения:
- Для испытания металлов (арматура, трубы, листовой прокат).
- Для строительных материалов (бетон, кирпич, древесина).
- Для полимеров, композитов, пластмасс.
- Для готовых изделий (пружины, цепи, канаты, болты).
Технические характеристики и критерии выбора
При выборе гидравлической испытательной машины необходимо учитывать несколько ключевых параметров.
| Параметр | Описание | На что влияет |
|---|---|---|
| Максимальное усилие (кН или тс) | Предельная нагрузка, которую может создать машина | Определяет, какие материалы и изделия можно испытывать |
| Диапазон скоростей нагружения | От медленного (статического) до быстрого (динамического) | Влияет на точность испытаний и соответствие ГОСТ |
| Класс точности | По ГОСТ Р 8.568 (обычно 0.5, 1.0, 2.0) | Определяет погрешность измерений |
| Размеры рабочего пространства | Расстояние между колоннами, ход поршня | Влияет на возможность испытаний крупных образцов |
| Система управления | Ручная, полуавтоматическая, автоматическая (ПК) | Удобство, производительность, воспроизводимость |
Преимущества гидравлических машин
Почему инженеры и лаборатории выбирают именно гидравлический привод, а не электрический или пневматический?
- Высокое усилие при малых габаритах. Гидравлика позволяет создавать огромные усилия (до 10 000 кН и более) без пропорционального роста размеров машины.
- Плавность нагружения. Гидропривод обеспечивает плавное, бесступенчатое изменение нагрузки, что особенно важно для испытаний хрупких материалов.
- Долговечность. При правильной эксплуатации гидроцилиндры и насосы служат десятилетиями.
- Широкий диапазон регулирования. Можно настроить как сверхмедленное нагружение (для ползучести), так и быстрое (для динамических испытаний).
Области применения
Гидравлические испытательные машины применяются на предприятиях и в лабораториях различных отраслей.
- Металлургия и металлообработка. Контроль прочности и пластичности сталей, сплавов, проката, арматуры.
- Строительство. Испытания бетона на сжатие, арматуры на растяжение, строительных конструкций на изгиб.
- Машиностроение. Проверка прочности деталей, сварных соединений, крепежа, подшипников.
- Нефтегазовая отрасль. Испытания труб, муфт, резьбовых соединений на разрыв.
- Авиация и космос. Испытания материалов на усталость и разрыв в условиях, приближенных к эксплуатационным.
- Сертификационные лаборатории. Для подтверждения соответствия продукции требованиям ГОСТ и технических условий.
Требования к калибровке и поверке
Гидравлические испытательные машины относятся к средствам измерений и подлежат периодической калибровке (метрологической поверке). Периодичность — обычно раз в 1–2 года. При поверке проверяются:
- Погрешность измерения силы (по эталонному динамометру).
- Погрешность измерения деформации.
- Стабильность поддержания скорости нагружения.
- Соответствие классу точности, указанному в паспорте.
Без действующей поверки результаты испытаний не являются юридически признанными.
Как выбрать гидравлическую испытательную машину
При выборе оборудования рекомендуется придерживаться следующего алгоритма.
- Определите максимальную нагрузку. Оцените, какие материалы и изделия вы будете испытывать. Заложите запас 20–30% от максимальной ожидаемой нагрузки.
- Уточните размеры рабочего пространства. Если вы планируете испытывать длинные арматурные стержни, трубы или готовые изделия, убедитесь, что рабочее пространство позволяет их установить.
- Обратите внимание на систему управления. Для серийных испытаний лучше подходит автоматизированная система с ПК, для разовых — ручное управление.
- Проверьте наличие датчиков. Кроме датчика силы, полезны датчики деформации (экстензометры), перемещения (тензометры).
- Изучите совместимость с ГОСТ. Убедитесь, что машина позволяет проводить испытания по стандартам, которые вы используете (ГОСТ 1497, ГОСТ 10180, ГОСТ 24888 и др.).
- Учитывайте стоимость и сервис. Импортное оборудование дороже, но часто имеет более широкие возможности и лучшую поддержку. Российские аналоги — надёжны, дёшевы в обслуживании и ремонте.
Уход и обслуживание
Чтобы машина работала долго и стабильно, необходимо соблюдать несколько простых правил.
- Контролируйте уровень и состояние масла. Замена масла — не реже 1 раза в год, а при интенсивной эксплуатации — каждые 500–1000 часов работы.
- Следите за чистотой. Пыль и грязь на направляющих и гидроцилиндрах ведут к преждевременному износу.
- Проверяйте герметичность. Утечки масла недопустимы — они снижают точность и создают пожарную опасность.
- Калибруйте датчики. Регулярная поверка — залог точности.
- Используйте только рекомендованные производителем масла и фильтры.
Гидравлическая испытательная машина — это мощный и точный инструмент для контроля качества материалов. Правильный выбор, регулярное обслуживание и соблюдение требований стандартов обеспечат надёжные результаты и длительный срок службы оборудования.
